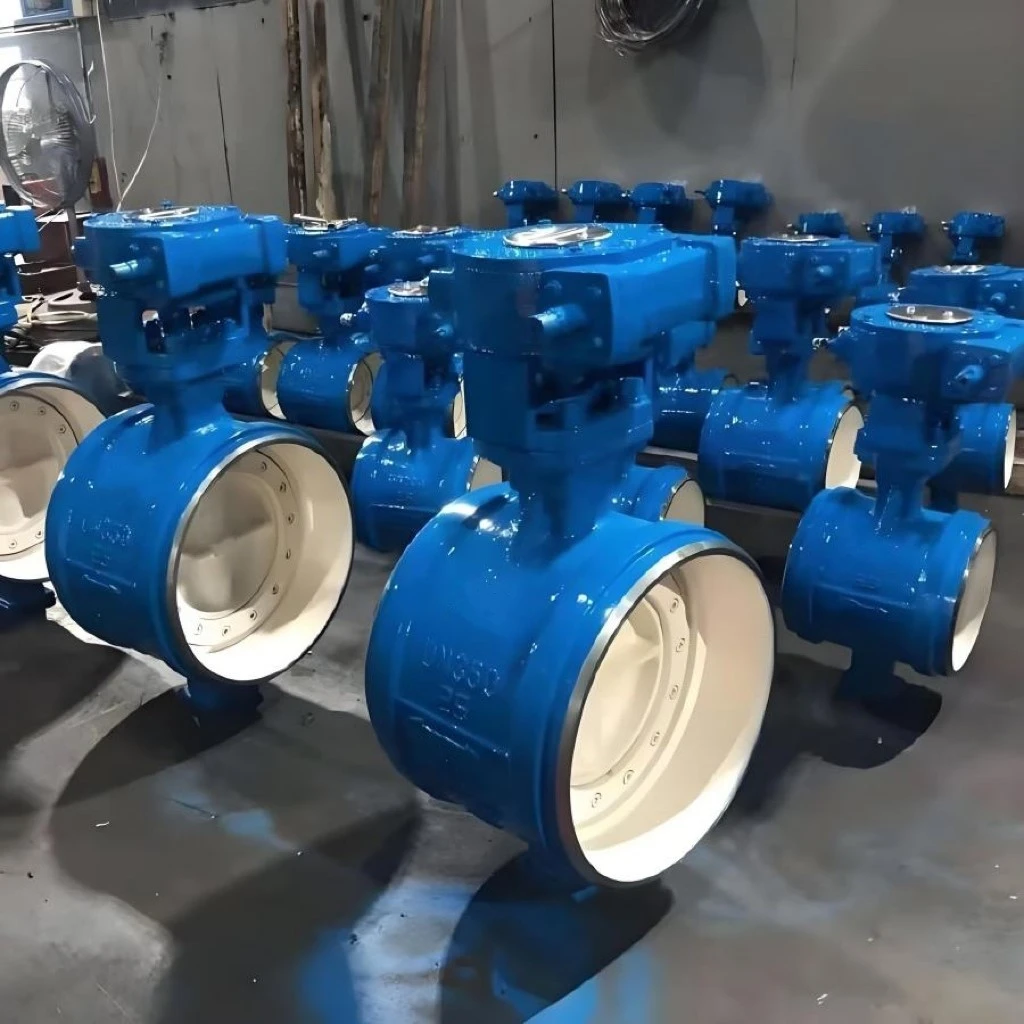

شیر پروانه ای افست سه گانه
شیر پروانه ای افست سه گانه PN16 یک شیر پروانه ای فلزی با کارایی بالا و مناسب برای خدمات خطوط لوله صنعتی سنگین است. طراحی ساختاری غیرعادی سه گانه آن اساساً معایب شیرهای پروانه ای معمولی مانند سایش سریع سطوح آب بندی، گشتاور باز و بسته شدن بالا و عملکرد آب بندی ناپایدار را برطرف می کند. این اصطکاک بین دیسک و صندلی را در حین چرخش از بین می برد تا به حالت خاموش شدن محکم دست یابد، دارای گشتاور عملیاتی کم، عمر طولانی و قابلیت ایمن در برابر آتش. این می تواند به طور قابل اعتماد تحت شرایط کاری سخت از جمله دمای بالا، فشار بالا و سایش سنگین عمل کند و هم به عنوان جایگزینی ایده آل و هم به عنوان جایگزینی مقرون به صرفه برای شیرهای دروازه ای سنتی و شیرهای گلوب عمل می کند.
تعریف خروج از مرکز سه گانه
اولین خروج از مرکز
(گریز از مرکز شعاعی)
محور میل سوپاپ از محور مرکزی دیسک پروانه ای جدا می شود. این ساختار به سطح آب بندی دیسک اجازه می دهد تا بلافاصله پس از باز شدن به سرعت از نشیمنگاه سوپاپ جدا شود و مقاومت اصطکاک را در طول چرخه های باز و بسته شدن به میزان قابل توجهی کاهش دهد.
خروج از مرکز دوم
(خروج محوری)
محور میل سوپاپ از خط مرکزی بدنه شیر - محور جریان متوسط - منحرف می شود. با کار کردن پشت سر هم با خروج از مرکز شعاعی، با باز شدن دیسک جلوه بادامکی ایجاد می کند و سطوح آب بندی را فوراً جدا می کند و اصطکاک پایدار را در طول چرخش از بین می برد.
خروج از مرکز سوم
(خروج از مرکز)
بر خلاف آرایش موازی آب بندی در شیرهای پروانه ای معمولی، سطح آب بندی دیسک با محور چرخش خود زاویه ای تشکیل می دهد. هنگامی که دریچه بسته می شود، دیسک محکم به نشیمنگاه سوپاپ می چسبد تا یک آب بندی اجباری ایجاد کند که قابلیت اطمینان آب بندی را تا حد زیادی افزایش می دهد.
مزایای کلیدی محصول
ساخت مهر و موم سخت فلزی
دریچه یک مهر و موم سخت فلزی را به عنوان ساختار آب بندی هسته خود می پذیرد. سطح آب بندی معمولاً از فولاد ضد زنگ استفاده می کند که با آلیاژهای سخت مانند آلیاژ Stellite پوشانده شده است که سختی بالا و مقاومت در برابر سایش عالی را ارائه می دهد. در برابر دماهای بالا، فشارهای بالا و فرسایش ناشی از محیط های مملو از ذرات مقاومت می کند، با درجه آب بندی به کلاس ANSI VI برای عملکرد نشتی صفر.
گشتاور عملیاتی کاهش یافته است
طراحی غیرعادی سه گانه اصطکاک تماس بین سطوح آب بندی را در طول چرخه باز و بسته شدن کامل حذف می کند. در مقایسه با شیرهای پروانه ای معمولی، گشتاور عملیاتی مورد نیاز آن 30% تا 50% کاهش می یابد و آن را با تنظیمات دستی، پنوماتیک و الکتریکی سازگار می کند.
ساختار فشرده با ظرفیت جریان بالا
دیسک پروانه ای کارآمد با ضریب مقاومت جریان پایین ارائه می شود. هنگامی که به طور کامل باز می شود، کمترین انسداد را برای جریان متوسط ایجاد می کند. همچنین دارای ردپای کوچکتری نسبت به شیرهای دروازه و شیرهای کره ای با همان قطر است که نیاز به فضای نصب در محل را کاهش می دهد.
طول عمر طولانی تر
بدون سایش اصطکاکی بر روی سطح آب بندی در طول عملیات منظم، همراه با مصالح ساختمانی مقاوم در برابر سایش و خوردگی، عمر مفید آن می تواند 2 تا 3 برابر شیرهای پروانه ای سنتی باشد و به طور موثر فواصل نگهداری تجهیزات را افزایش دهد.
مشخصات نصب
آماده سازی قبل از نصب
قبل از نصب شیر، ابتدا مدل و مشخصات آن را بر اساس الزامات خط لوله بررسی کنید تا سازگاری با فشار کاری، دما و محیط انتقال را تأیید کنید. هرگونه ناخالصی روی بدنه سوپاپ و سطوح آب بندی را پاک کنید، دیسک پروانه ای را برای حرکت صاف باز و بسته شدن تست کنید، و سطوح آب بند را برای خراش یا آسیب دیدگی بررسی کنید. همچنین باید تأیید کنید که سطوح فلنج خط لوله صاف و تمیز هستند، بدون سوراخ یا سرباره جوش باقیمانده روی سطوح تماس.
نکات کلیدی نصب
شیر از نصب افقی و عمودی پشتیبانی می کند. جهت گیری ساقه دریچه افقی توصیه می شود، زیرا احتمال نشستن ناخالصی های متوسط روی سطوح آب بندی و پوشیدن آن ها را کاهش می دهد. دیسک پروانه را در حین نصب کمی باز نگه دارید تا از آسیب تصادفی فشار به سطوح مهر و موم جلوگیری کنید. هنگام سفت کردن پیچ های فلنج، دنباله سفت کردن متقارن و یکنواختی را دنبال کنید - نیروی یک طرفه یا ناهموار می تواند به راحتی بدنه شیر را تغییر شکل داده و باعث خرابی آب بندی شود. برای شیرهای مجهز به محرک، هم محوری میل سوپاپ و شفت خروجی محرک را کالیبره کنید. ناهماهنگی باعث ایجاد گشتاور غیرعادی می شود که می تواند پیش از موعد فرسوده شود یا به اجزای داخلی آسیب برساند.
بازرسی پس از نصب
پس از نصب، شیر را در یک چرخه کامل به صورت دستی کار کنید تا مطمئن شوید که به آرامی و بدون گیر کردن باز و بسته می شود. برای مجموعه‌های فعال، منبع تغذیه یا هوا را وصل کنید و بررسی کنید که سیگنال‌های کنترل از راه دور با موقعیت باز شدن واقعی شیر مطابقت داشته باشند. با آزمایش فشار خط لوله پایان دهید. نشتی صفر در شیر به این معنی است که نصب از پذیرش عبور می کند.
اقدامات احتیاطی مهم
هنگامی که خط لوله متصل تحت فشار است هرگز شیر را جدا نکنید یا آن را سرویس نکنید. همیشه فضای کافی را در اطراف محل نصب برای پشتیبانی از تعمیر و نگهداری معمول و تعویض قطعات در آینده رزرو کنید.
شرایط کاری قابل اجرا
سرویس دمای بالا
این شیر به طور پایدار در یک پنجره دمای -40 درجه تا 600 درجه عمل می کند و برای خطوط لوله بخار، خطوط انتقال روغن داغ با دمای بالا و سیستم های گاز دودکش بویلر مناسب است.
سرویس فشار قوی
محدوده‌های فشار موجود از PN16 تا PN100 است که به طور کامل نیازهای انتقال فشار بالا را در پتروشیمی، مواد شیمیایی زغال سنگ و سایر بخش‌های صنعتی سنگین برآورده می‌کند.
خواستار سازگاری رسانه ها
به طور موثر انواع رسانه های چالش برانگیز را کنترل می کند، از جمله سیالات حامل ذرات جامد مانند سنگ معدن و غبار زغال سنگ، مواد خورنده و رسانه های قابل اشتعال و انفجاری مانند گاز طبیعی.
استفاده از خط لوله با قطر بزرگ
قطر دریچه ها از DN50 تا DN3000 متغیر است، که آنها را به طور گسترده برای کنترل سیالات با جریان بالا در گرمایش شهری، متالورژی، تولید برق و صنایع مرتبط به کار می گیرد.
در مورد ما
با کیفیت محصول برتر و ظرفیت تحویل صادرات بالغ، محصولات ما به بسیاری از کشورها از جمله بریتانیا، برزیل، مکزیک و اسپانیا صادر شده است. آنها به طور پیوسته در درازمدت در پروژه های مهندسی مختلف بدون نقص کیفیت عمده یا اختلاف در پذیرش فعالیت می کنند. ما سفارشی سازی طیف گسترده ای را ارائه می دهیم، از جمله اندازه های غیر استاندارد، ضخامت دیوار ویژه، پوشش های سفارشی و مارک های مشخص شده توسط مشتری. برای خریداران عمده، ما قیمت گذاری طبقه بندی شده را بر اساس مشخصات محصول، مقادیر خرید و گزینه های پوشش اتخاذ می کنیم. به سادگی پارامترهای محصول و حجم خرید خود را به اشتراک بگذارید تا قیمت عمده فروشی انحصاری خود را دریافت کنید. عملکرد قابل اعتماد ثابت و مقرون به صرفه بودن عالی، سفارش‌های تکراری را از مشتریان داخلی و جهانی برای ما به ارمغان می‌آورد و ما را به یک تامین‌کننده مورد اعتماد مورد اعتماد برای عمده‌فروشان خارج از کشور تبدیل می‌کند.
