توضیحات محصول

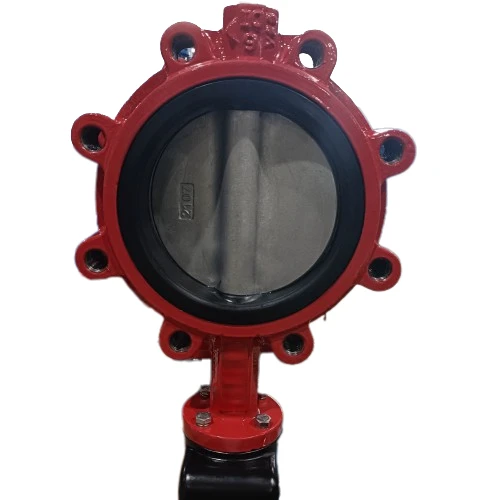

شیر پروانه ای لوگ

شیر پروانه ای لوگ که به آن شیر پروانه ای لوگ-نوع نیز می گویند، یک نوع شیر تخصصی است که به طور گسترده در راه اندازی خطوط لوله صنعتی دیده می شود. این یک ساختار کلی جمع و جور دارد و از روش های نصب انعطاف پذیر پشتیبانی می کند، که آن را به گزینه ای عملی برای تنظیم جریان متوسط در شبکه های مختلف لوله کشی تبدیل می کند.

ویژگی های ساختاری کلیدی

طراحی اتصال لوگ

بدنه سوپاپ دارای لنگه های نصب دایره ای در دو انتها است. پیچ‌ها از میان این گیره‌ها عبور می‌کنند تا شیر را به طور ایمن به فلنج‌های خط لوله ببندند - هیچ جوشکاری بین سطح شیر و فلنج لازم نیست. این ساختار امکان مونتاژ و جداسازی سریع را فراهم می کند. بازرسی و نگهداری را می توان مستقیماً بدون برچیدن خط لوله متصل بر روی شیر انجام داد و هزینه های تعمیر و نگهداری معمول را تا حد زیادی کاهش داد.

گزینه های آب بندی انعطاف پذیر

هر دو ساختار مهر و موم نرم و مهر و موم سخت برای مطابقت با نیازهای عملیاتی مختلف در دسترس هستند. انواع آب بندی نرم که از عناصر آب بندی لاستیکی یا PTFE استفاده می کنند، نشتی صفر دارند و برای شرایط دمای پایین-فشار-به خوبی کار می کنند. نسخه‌های مهر و موم سخت ساخته شده با آلیاژ فلز، مقاومت در برابر سایش قوی را ارائه می‌کنند و در برابر دمای بالا و محیط‌های فشار بالا مقاومت می‌کنند و نیازهای تنظیمات سخت صنعتی را برآورده می‌کنند.

ساختار سبک وزن فشرده

در مقایسه با دریچه‌های پروانه‌ای فلنجدار معمولی، مدل‌های لوگ{0}}طول بدنه کوتاه‌تر، وزن کلی سبک‌تر و جای نصب کوچک‌تر دارند. آنها به‌ویژه در سیستم‌های خط لوله-قطر بزرگ مناسب هستند و می‌توانند به طور مؤثری کل طرح‌بندی خط لوله و هزینه‌های نصب را کاهش دهند.

اصل کار

برای یک شیر پروانه ای، میل سوپاپ دیسک پروانه ای داخلی را به چرخش بین 0 تا 90 درجه در داخل بدنه سوپاپ هدایت می کند. این عملکرد چرخشی کنترل کامل -روی جریان متوسط را به ارمغان می‌آورد، و همچنین از تنظیم دقیق دریچه گاز در حین کار پشتیبانی می‌کند.

گزینه های فعال سازی

پیکربندی دستی

برای عملکرد دستی در سایت، این شیرها با مکانیزم چرخ دستی یا چرخ دنده حلزونی مجهز شده اند. استفاده از آنها ساده است و برای خطوط لوله-کوچک و برنامه‌هایی که نیازی به کنترل خودکار جریان ندارند، بهترین عملکرد را دارند.

پیکربندی خودکار

محرک های پنوماتیکی و الکتریکی برای تنظیمات خودکار در دسترس هستند. آنها از کنترل از راه دور با سرعت پاسخگویی سریع پشتیبانی می کنند، که آنها را برای شرایط کاری خطرناک - از خطوط رسانه ای قابل اشتعال و انفجاری گرفته تا سیستم های فرآیندی-در دمای بالا-با فشار بالا، مناسب می سازد.

مزایای محصول اصلی

این شیر پروانه ای دارای نصب و نگهداری ساده و کارآمد است. تکنسین‌های{1}}در سایت می‌توانند تعمیرات یا تعویض شیر را بدون آسیب رساندن به ساختار خط لوله موجود انجام دهند، که به طور قابل توجهی مشکل تعمیر و نگهداری و از کار افتادن سیستم را کاهش می‌دهد.

اتصال مبتنی بر بند{0}}آن یک اتصال محکم و پایدار با فلنج های خط لوله ایجاد می کند و عملکرد قابل اعتمادی را در برابر لرزش و ضربه مکانیکی در حین کار روزانه ارائه می دهد.

با ساختار جریان داخلی بهینه شده، ضریب مقاومت جریان پایین را حفظ می کند و از راندمان انتقال متوسط بالا و حداقل افت فشار هنگام عبور سیال اطمینان می دهد.

همچنین با طیف گسترده ای از انواع رسانه های انتقال یافته سازگار است، با سازگاری قوی برای تناسب با سناریوهای مختلف کاری صنعتی.

سناریوهای قابل اجرا

آبرسانی و زهکشی شهری، تصفیه فاضلاب

حمل و نقل نفت و گاز

فرآیندهای جریان شیمیایی

سیستم های آب خنک کننده برای نیروگاه های حرارتی

سیستم های تهویه مطبوع و حفاظت از آتش

مناسب نیست برای

صحنه 01

Pipelines carrying ultra-high pressure (PN>40), high temperature (>450 درجه) یا دمای بسیار پایین (<-40℃) media; ergonomic butterfly valves are unsuitable due to sealing limitations.

صحنه 02

خطوط لوله ای که رسانه های با ویسکوزیته بالا یا مواد ساینده حاوی ذرات (مانند دوغاب معدنی یا دوغاب سیمان) را حمل می کنند که مستعد ایجاد سایش و نشت در سطح آب بندی هستند.

صحنه 03

در کاربردهایی که به دقت بالا در دریچه گاز و تنظیم نیاز دارند (مانند کنترل دقیق جریان)، عملکرد تنظیمی آن کمتر از شیرهای خاموش-و شیرهای تنظیم کننده است.

مشخصات شرکت

Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. یک تولید کننده و تامین کننده پیشرو در محصولات چدن خاکستری و چدن داکتیل است. این شرکت که دفتر مرکزی آن در منطقه صنعتی سنگین استان شانشی واقع شده است، از منابع مواد خام صنعتی فراوانی مانند آهن خام، کک و فولاد بهره می برد و پشتیبانی مواد جامد و امنیت منابع را برای تولید خود فراهم می کند.
